Neuigkeiten zum BIM-Pilotprojekt Verkehrsübungsplatz Delmenhorst (Delmetal Kaserne)

Aktuelles und Herausforderungen

Performa Nord, Geschäftsbereich Bundesbau Bremen, startete 2020 im Auftrag der Bundeswehr den Neubau des Verkehrsübungsplatzes in der Delmetal-Kaserne. Zunächst erfolgte die Planung nach traditionellen Methoden. Mit der Veröffentlichung des BIM-Masterplans 2021 wurde das Projekt schrittweise auf die Open-BIM-Methode umgestellt. Zudem bot sich die Möglichkeit, als Pilotprojekt am Wirkbetrieb Bundesbau teilzunehmen.

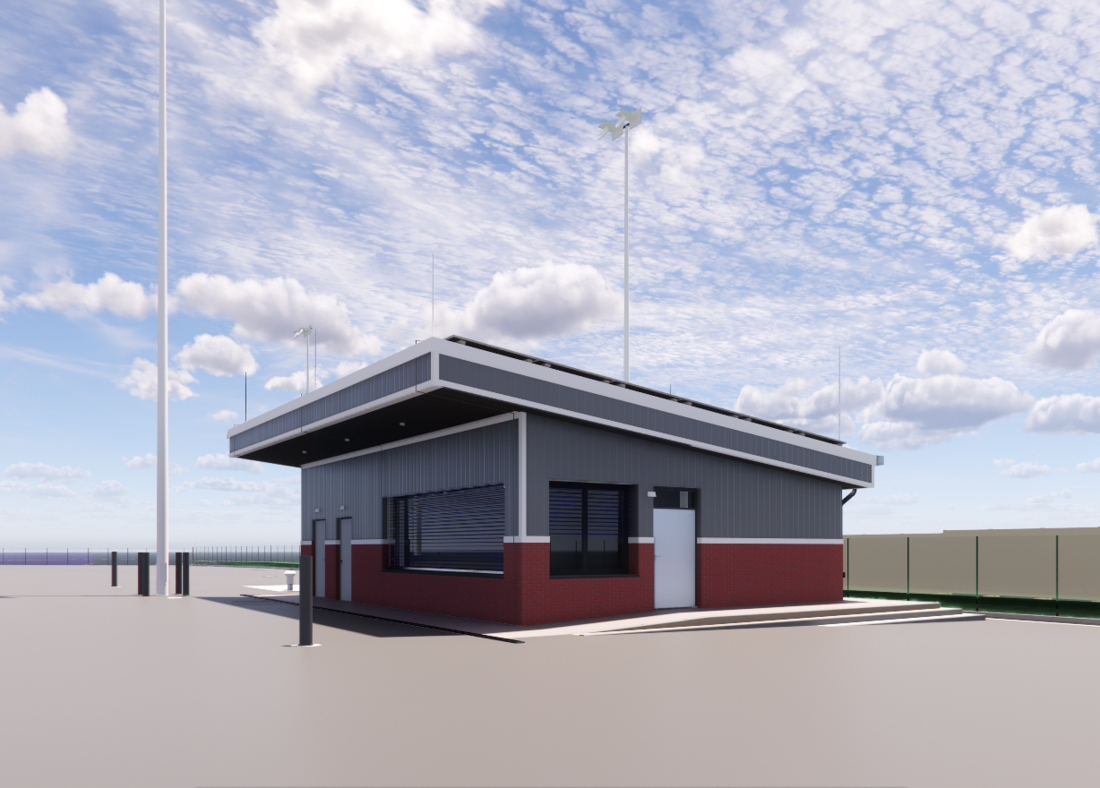

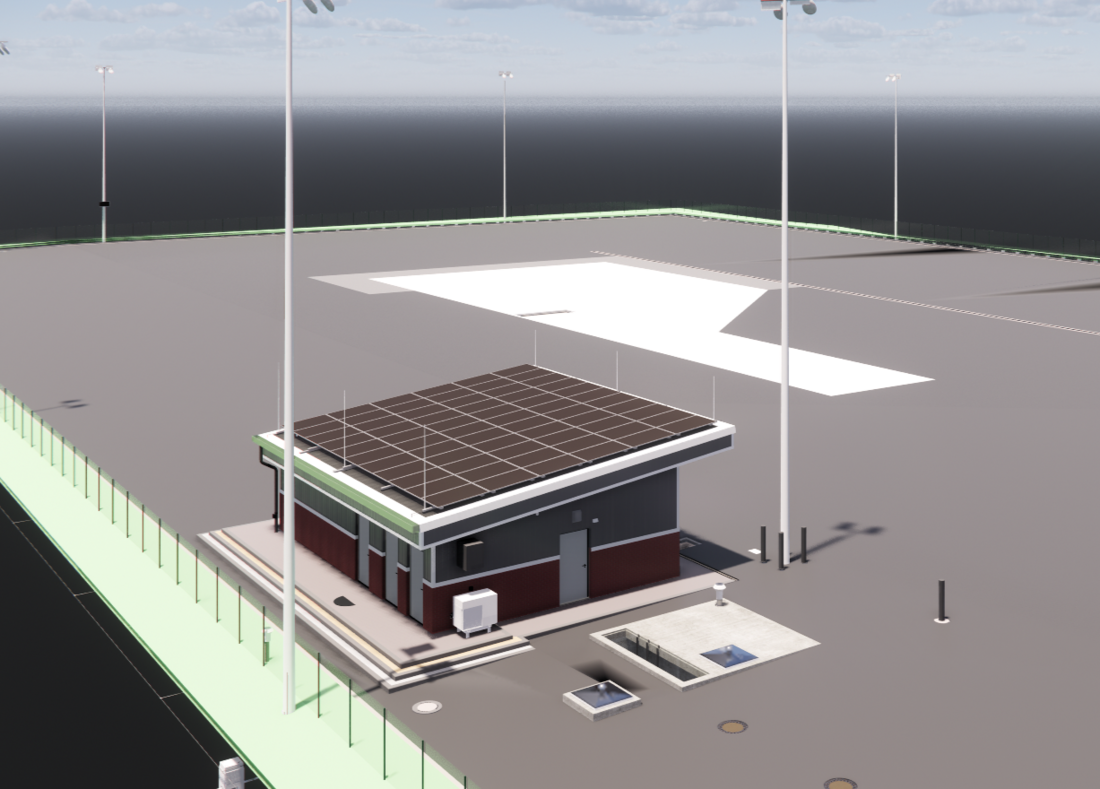

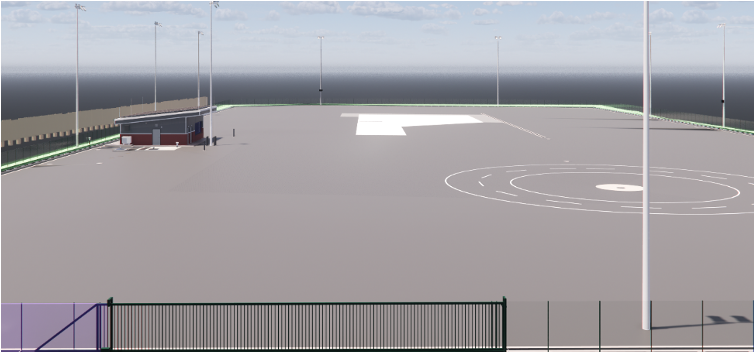

In der Delmetal-Kaserne entsteht für die Bundeswehr ein 20.000 m² großer Verkehrsübungsplatz mit einem einstöckigen Instruktorengebäude. Dieses umfasst einen Schulungsraum mit Panoramafenster, WC-Räume sowie Technik- und Lagerräume.
Vergeben wurden Fachdisziplinen wie Objektplanung, Tragwerksplanung und technische Gebäudeausrüstung.

Vom traditionellen Planen zur digitalen Innovation: Die BIM-Umstellung

2021 stellte Performa Nord die Planung des Verkehrsübungsplatzes auf die BIM-Methode um, was als Pilotprojekt zahlreiche Herausforderungen mit sich brachte. Neben Schulungen und technischer Ausstattung waren auch organisatorische Anpassungen erforderlich, insbesondere die Vertragsgestaltung ohne standardisierte Muster. Zudem wurden Auftraggeber-Informationsanforderungen (AIA) und der BIM-Abwicklungsplan (BAP) erstellt. Seit Ende 2023 steht das BIM-Management intern zur Verfügung.

Folgende BIM-Anwendungsfälle (AWF) wurden beauftragt:

040 Visualisierung

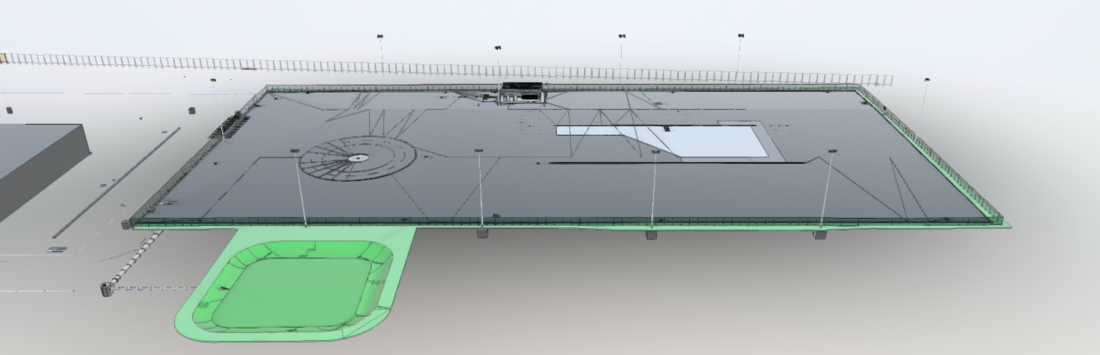

050 Koordination der Fachgewerke
060 Planungsfortschrittskontrolle und Qualitätsprüfung
080 Ableitung von Planunterlagen
100 Mengen- und Kostenermittlung
110 Leistungsverzeichnis, Ausschreibung, Vergabe
140 Baufortschrittskontrolle
150 Änderungs- und Nachtragsmanagement
170 Abnahme- und Mängelmanagement
180 Inbetriebnahmemanagement
190 Bauwerksdokumentation

Die Fachbüros konnten ihre Kompetenz unter Beweis stellen, jedoch zeigte sich in Leistungsphase 5, dass die Planableitung aus 3D-BIM-Modellen nicht immer ausgereift war. Besondere Herausforderungen ergaben sich beim Leistungsverzeichnis: Die modellbasierte Erstellung war wegen unzureichender Software nicht umsetzbar, zudem fehlten standardisierte Textvorlagen und Fachplanerfahrung.

BIM in der Bauausführung: Fortschritte in der Praxis

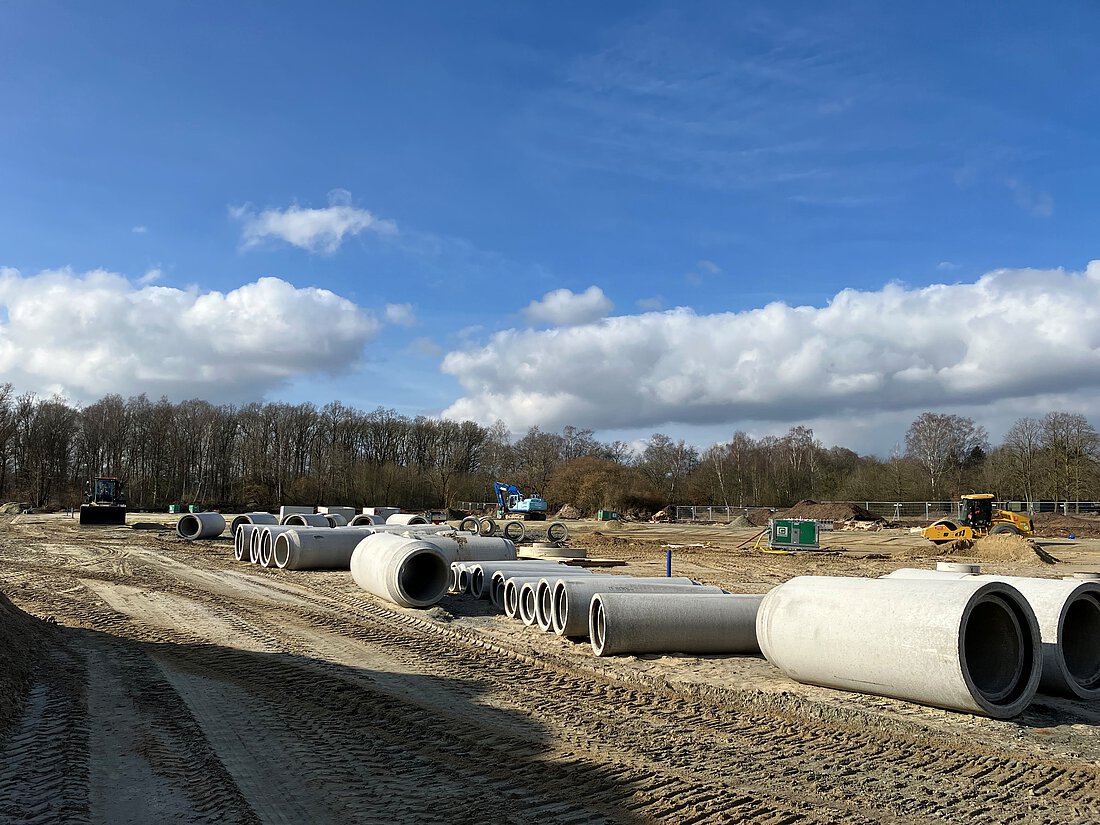

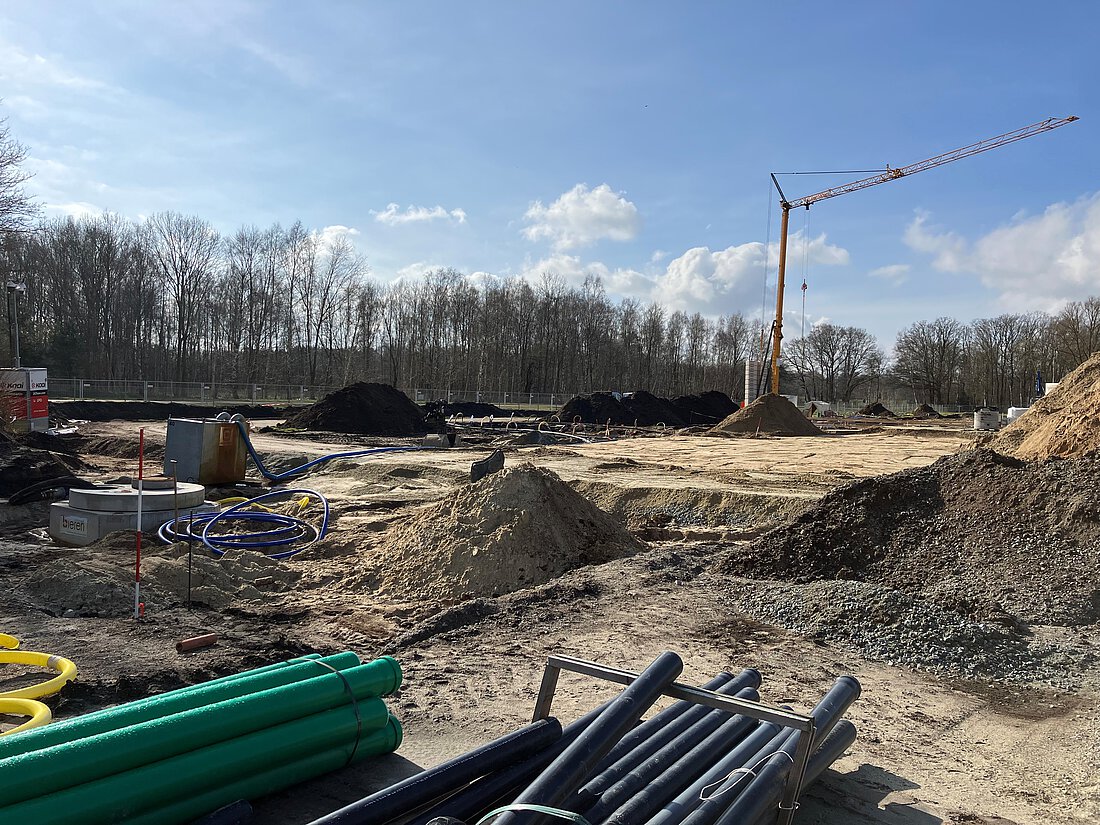

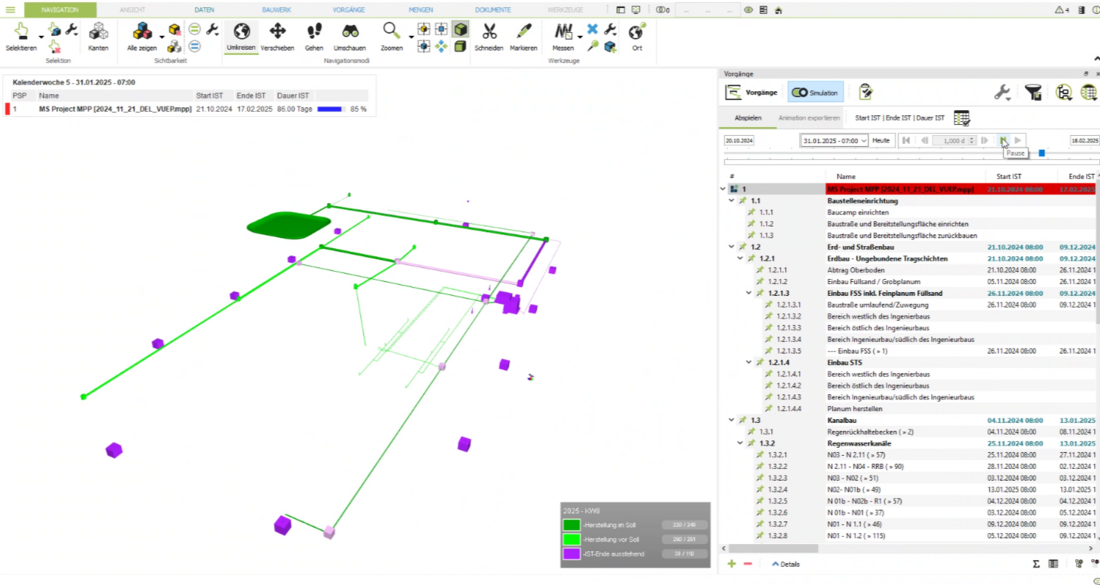

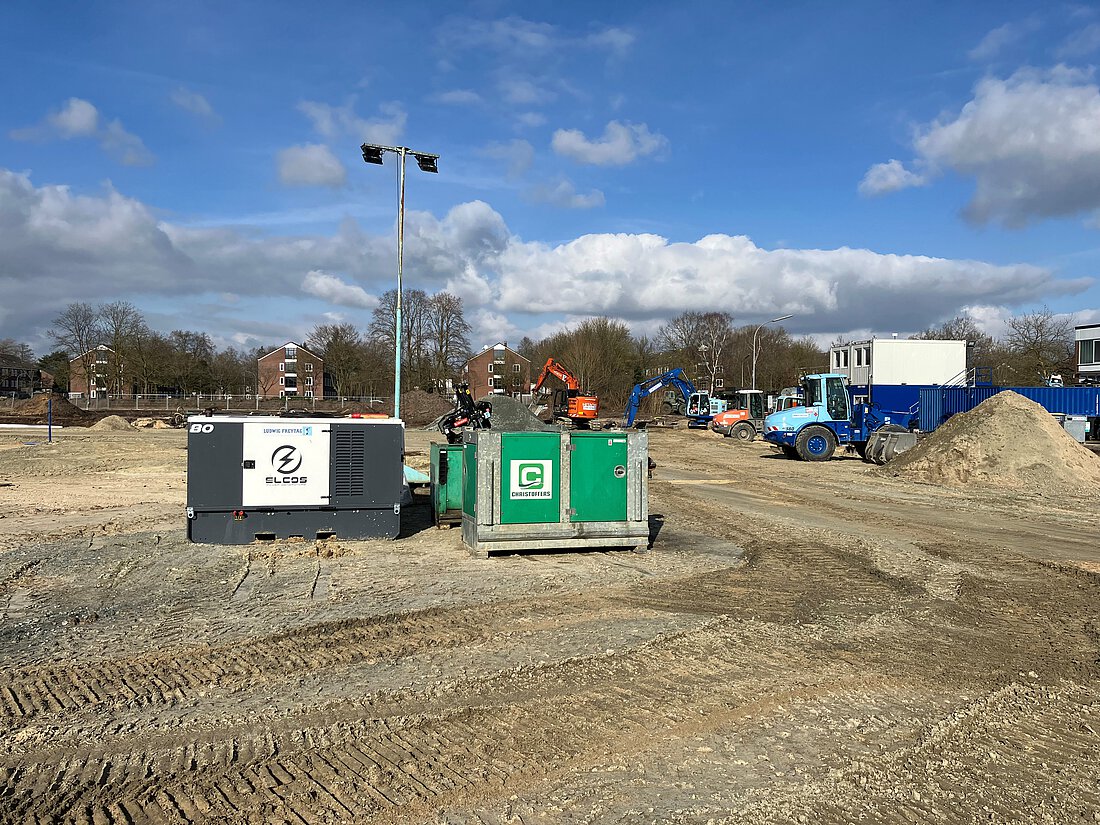

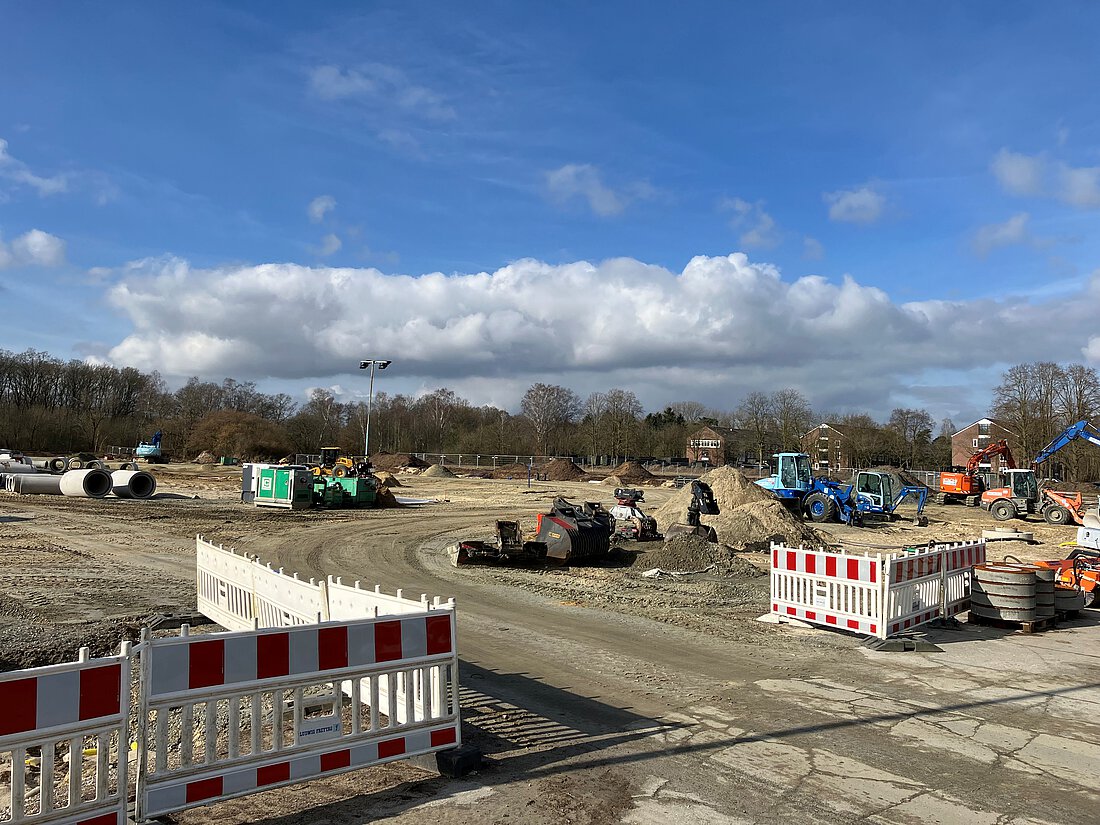

Seit Oktober 2024 läuft die Bauausführung (Leistungsphase 8). BIM wird für Straßen-, Kanal- und Tiefbau eingesetzt, insbesondere für die Baufortschrittskontrolle und das Änderungsmanagement. Erste Ergebnisse sind positiv.
