BIM hat sich als zentraler Ansatz für die Planung und den Betrieb von Gebäuden etabliert. Durch die Erweiterung des traditionellen 3D-Modells mit zusätzlichen Dimensionen wie Zeit, Kosten, Nachhaltigekeit und Facility Manangement lassen sich Prozesse effizienter steuern und gezielt Daten generieren und nutzen.

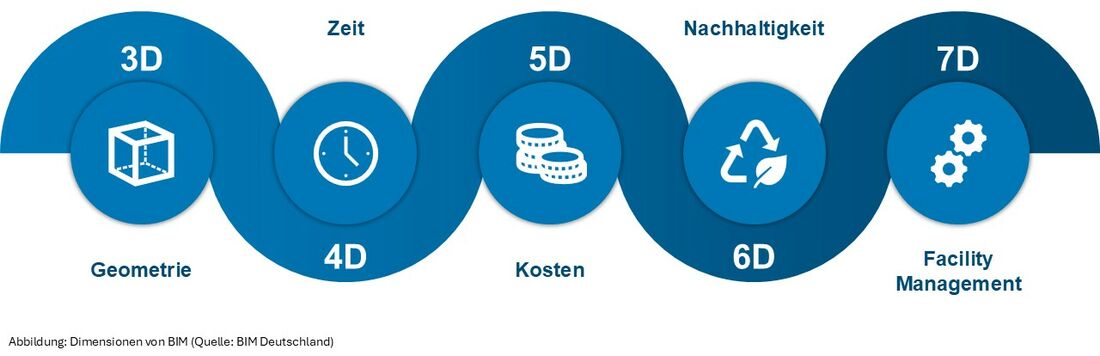

In der folgenden Grafik werden die derzeit anerkannten BIM-Dimensionen anschaulich dargestellt und anschließend ausführlich erläutert:
Definition:
3D-BIM stellt die Grundlage für alle weiteren BIM-Dimensionen dar. Es beschreibt die dreidimensionale Modellierung eines Bauwerks mit seinen geometrischen Eigenschaften und technischen Spezifikationen.
Kernmerkmale:
Vorteile von 3D-BIM:
Anwendungsbeispiel:
Ein Architekt erstellt ein 3D-Modell eines Bürogebäudes. Das Modell enthält alle Bauelemente mit genauen Abmessungen und dient als Grundlage für Ingenieure, Bauherren und Behörden.
Definition:
4D-BIM erweitert das 3D-Modell um zeitliche Informationen, um den Bauablauf zu steuern und zu simulieren.
Kernmerkmale:
Vorteile von 4D-BIM:
Anwendungsbeispiel:
Ein Bauleiter nutzt 4D-BIM, um den zeitlichen Ablauf des Rohbaus zu simulieren. Durch die Integration von Lieferzeiten und Bauprozessen erkennt er, dass sich die Lieferung der Stahlträger um zwei Wochen verzögert und kann rechtzeitig gegensteuern.
Definition:
5D-BIM verknüpft das 3D-Modell mit Mengen, Materialkosten und Baupreisen, um eine detaillierte Kostenkalkulation zu ermöglichen.
Kernmerkmale:
Vorteile von 5D-BIM:
Anwendungsbeispiel:
Ein Kostenplaner nutzt 5D-BIM, um Materialmengen und Baukosten für ein Wohnprojekt zu berechnen. Nach einer Planänderung am Fundament passt sich die Kostenberechnung automatisch an, sodass der Bauherr eine aktuelle Kostenschätzung erhält.
Definition:
6D-BIM integriert ökologische und nachhaltige Aspekte in das digitale Modell. Es hilft, den CO₂-Fußabdruck, die Energieeffizienz und die Lebenszykluskosten eines Gebäudes zu bewerten.
Kernmerkmale:
Vorteile von 6D-BIM:
Anwendungsbeispiel:
Ein Ingenieurbüro simuliert mit 6D-BIM den Energiebedarf eines Bürogebäudes und stellt fest, dass durch Veränderung der Fenstergrößen und Dämmung der Energieverbrauch um bspw. 15 % gesenkt werden kann.
Definition:
7D-BIM erweitert das Modell um Informationen für den Betrieb, die Wartung und die Instandhaltung eines Gebäudes.
Kernmerkmale:
Vorteile von 7D-BIM:
Anwendungsbeispiel:
Ein Facility Manager nutzt 7D-BIM, um die Wartung eines Hochhauses zu planen. Er kann alle technischen Anlagen digital abrufen, Wartungszyklen verwalten und frühzeitig Probleme erkennen, bevor größere Schäden entstehen.
